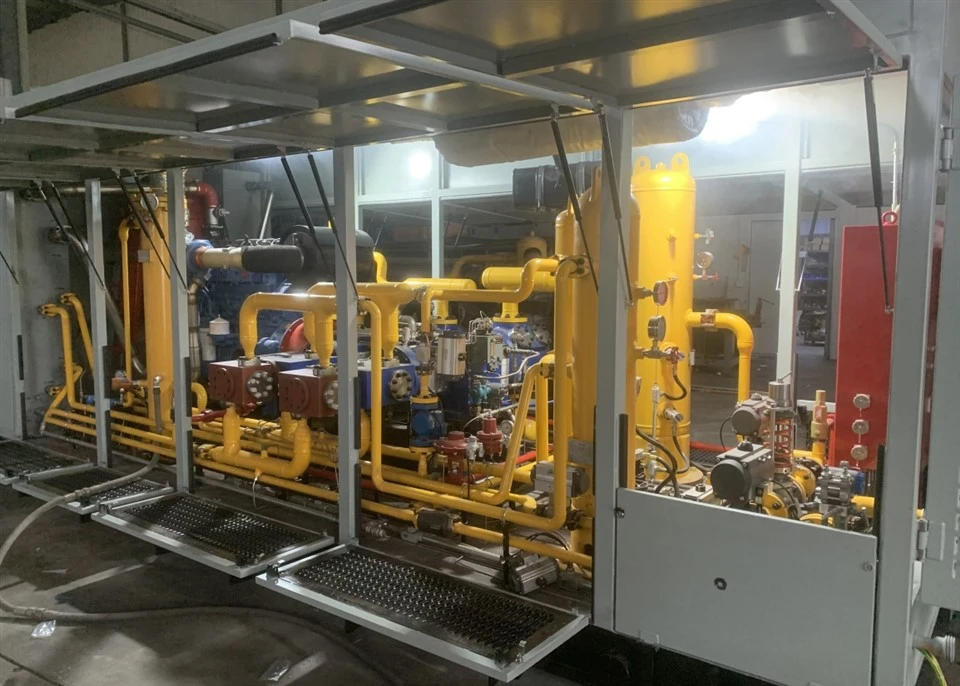

ایئر ڈرلنگ کے لیے بوسٹنگ یونٹ

آلات کا جائزہ

یہ سامان بنیادی طور پر ایئر ڈرلنگ آپریشن کے دوران ہوا کے دباؤ کو بڑھانے کے لیے استعمال کیا جاتا ہے تاکہ ایئر ڈرلنگ کے عمل میں آسانی ہو۔ یہ GYG4H کمپریشن یونٹ سے لیس ہے، اور آلہ کنٹرول سسٹم مقامی کنٹرول کے لیے مرکزی طور پر واقع ہے۔ یہ نظام یونٹ کی رفتار، دباؤ اور درجہ حرارت جیسے پیرامیٹرز کا تحفظ اور کنٹرول حاصل کرتا ہے۔ اختیاری طور پر، اسے صارف کی ضروریات کے مطابق ریموٹ مانیٹرنگ کے لیے ڈیٹا ٹرانسمیشن انٹرفیس سے لیس کیا جا سکتا ہے، جس سے سائٹ پر سنٹرلائزڈ مانیٹرنگ کی سہولت ہو گی۔

پورے یونٹ کی بنیادی ترتیب کی اہم خصوصیات

1) ڈرائیو انجن Cummins KTA19 ڈیزل انجن کو اپناتا ہے، جس کی چوٹی کی طاقت 469 kW@1500 rpm اور مسلسل 400 kW @1500 rpm ہے۔

2)کمپریشن یونٹ 2 یا 3-اسٹیج کمپریشن اور مینوئل سوئچنگ کے ساتھ GYG4H ہائی سپیڈ ریسیپروکیٹنگ پسٹن کمپریسر کا استعمال کرتا ہے۔

3) ربڑ کے لچکدار کپلنگ (حفاظتی حفاظتی کور کے ساتھ)۔

4) کولنگ پروسیس گیس (3 سیٹ)، کمپریسر چکنا کرنے والا تیل (1 سیٹ)، انجن جیکٹ واٹر (1 سیٹ)، اور انٹرکولر ایئر (1 سیٹ) کے لیے کمبی نیشن وائنڈنگ فن قسم کے ایئر کولر۔

5) خودکار لوڈنگ، ان لوڈنگ، اور محفوظ وینٹنگ کے لیے الیکٹرک کنٹرول نیومیٹک والو سے لیس ہے۔

6) کنٹرولر سیمنز اسمارٹ-200 PLC کنٹرولر کا استعمال کرتا ہے، جس میں رنگین ڈیٹا ڈسپلے اور ایک آپریشنل ٹچ اسکرین شامل ہے۔ یہ ایک ڈیٹا ٹرانسمیشن انٹرفیس کے ساتھ آتا ہے تاکہ ضرورت کے مطابق آپریشنل پیرامیٹرز کو مرکزی کنٹرول روم میں اپ لوڈ کیا جا سکے۔

7) پورا یونٹ ایک حفاظتی کور میں بند ہے جس میں ہوا سے تحفظ، بارش سے تحفظ اور موصلیت جیسے کام ہوتے ہیں۔

8) سامان ایک ریموٹ ماڈیول سے لیس ہے، جو موبائل ایپ کے ذریعے حقیقی وقت اور تاریخی ڈیٹا کو دیکھنے کی اجازت دیتا ہے۔

ہدایات براے استعمال

عمل کی درخواست:ایئر ڈرلنگ

تنصیب کا طریقہ: انٹیگریٹڈ ماڈیولر اسمبلی، باکس کی قسم کا ڈھانچہ، سطح کی سطح پر رکھا جاتا ہے، اور بغیر بنیاد کے انسٹال اور چلایا جا سکتا ہے۔

آپریٹنگ ماحول: کم از کم محیطی درجہ حرارت: -45 ڈگری

سائٹ پر مطلوبہ پبلک انجینئرنگ کی شرائط:

پاور سپلائی: 380V/50Hz (فلکچویشن رینج ±10%)، تھری فیز فائیو وائر سسٹم، یونٹ کی برقی ہیٹ ٹریسنگ پاور سپلائی کے لیے۔ آلے کی ہوا: 6-8 بار (تیل سے پاک، پانی سے پاک، دھول سے پاک) فراہم کریں، جس کا اوس نقطہ محیطی درجہ حرارت سے کم ہو۔

پروسیس گیس کی ساخت (mol%): 100%، ہوا.

تکنیکی خصوصیات

ٹربو چارجنگ یونٹ پروڈکشن اور ایپلیکیشن امیجز
